aBox, les premières photos

Publié par Ced  le 14 avril 2005 dans Geek.

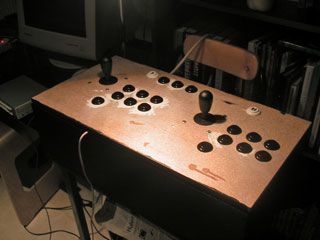

On a enfin récupéré le Dimage X, donc voici les premières photos de l’aBox (je viens de lui trouver un nom :-D ). Je viens de placer les boutons et les sticks X-Arcade sur le control panel, la peinture c’est pour plus tard :

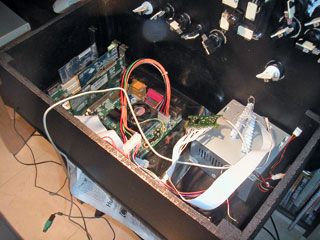

L’intérieur de la boîte, avec le pc, où il faut encore tout fixer, relier les différents éléments, percer des trous pour la sortie tv, etc:

Hardware :

  • Carte-mère QDI Advance 10B (Socket 370)
  • Chip audio intégré AC’97
  • Processeur Intel Celeron 633
  • SD-RAM 256mb
  • Carte graphique Ati Rage 128 32mb
  • Disque dur Quantum 20g
  • Alim ATX 250W (merci Fred)
  • 2 Sticks et 20 boutons X-Arcade
  • Keyboard Hack PS/2
  • (Pas de lecteur de disquette, ni CD-ROM, ni carte-reseau, ni carte-son pour gagner un maximum de place)

Software :

J’ai trouvé un bon tutorial d’installation pour tout ça.

Grâce au driver DOS ARCMON.SYS, je vais pouvoir sortir du 15Hz de la carte graphique, et donc bricoler un câble VGA>Peritel, ce qui permet la meilleure qualité d’image sur la TV, en RGB, proche des vrais moniteurs d’arcade.

Dimensions :

  • 620 x 324 x 194 mm (agglo 12 mm)

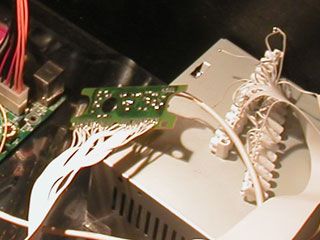

Un gros plan sur le hack du clavier de Soph (celui en 5 morceaux), qui va être relié aux boutons et aux sticks :

Voilà… encore pas mal de boulot en perspective ;-) (NDS: poussière, aspirateur plusieurs fois par soirée, …)

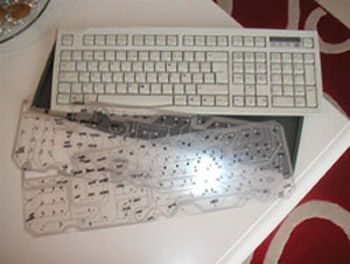

Voici ce qu’il reste du clavier…

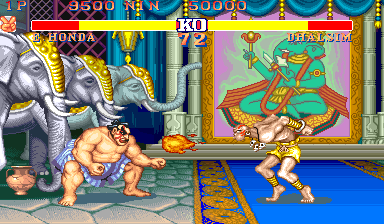

Vivement dans quelques semaines, pour les parties endiablées de Pang, Street Fighter II, Bust-A-Move et autre Pacman devant la TV ;-)

Quelques forums sur le sujet:

11 commentaires

11 commentaires

  2. 1. Le 15 avril 2005 à 22:40  par roger

    continue ça va aller

  3. 2. Le 17 avril 2005 à 20:18  par N-k-oX

    c une bonne idée ça donne encore plus de mérite de le faire soit même… et bon courage pour la suite

    Nico

  4. 3. Le 19 avril 2005 à 16:31  par herdo

    y aune photo qui merde je te dis!

  5. 4. Le 19 avril 2005 à 16:55  par herdo

    ah ben voilà

    ben, bon soudage de fils ;o)

  6. 5. Le 19 avril 2005 à 17:41  par wooty

    J’ai trouvé plus simple ;)
    http://www.ugiansky.com/trashcad...

  7. 6. Le 7 juillet 2005 à 14:38  par damston

    Plus de nouvelles? ça avance ou c’est aussi les vacances pour les bricoleurs? :p

  8. 7. Le 7 juillet 2005 à 14:48  par Soph

    Elle fonctionne à merveille mais elle prend un peu la poussière pour l’instant. Ce sera mieux quand on aura une vraie borne ;-)

  9. 8. Le 7 juillet 2005 à 15:09  par damston

    ben des photos de la version finale alors! non mais!

  10. 9. Le 7 juillet 2005 à 15:35  par Ced

    Ben elle fonctionne, on a déjà pas mal joué avec. Mais c’est pas très pratique, il y a un peu des fils partout. Donc j’en reste là pour l’instant, et j’attend pouvoir acheter une vraie borne pour intégrer le matos de l’aBox dedans.

  11. 10. Le 4 août 2006 à 19:16  par Fullmetal76

    C’est toi qu’a fait ça ??? La vache !!! :-o

  12. 11. Le 16 août 2006 à 18:25  par Motarion

    Arg trop bien !!

    Sinon mon rêve aussi c’est un flipper, monster bash et famille adams ! La famille adams reste moins cher que le monster bash.
